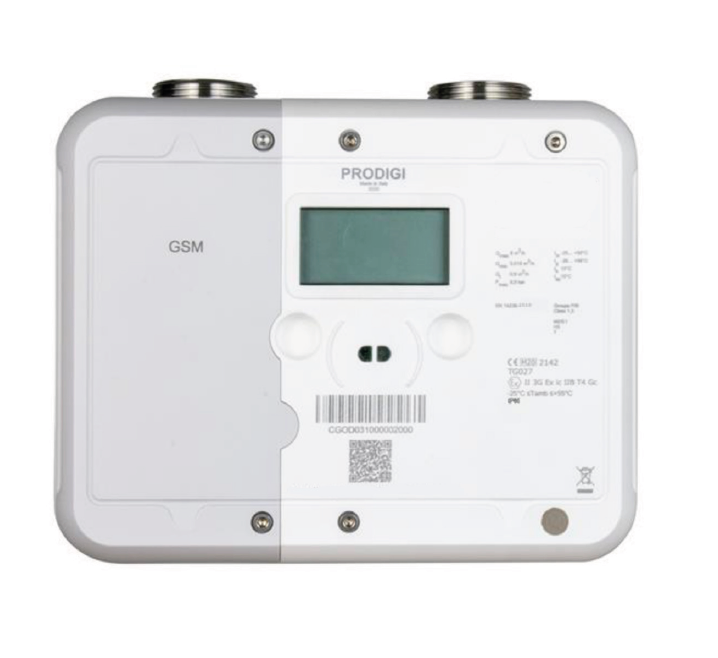

Prodigi - Contatore del gas a ultrasuoni
È progettato per applicazioni residenziali e permette:
- Misure statiche tramite sensore di flusso ultrasonico Panasonic, privo di parti meccaniche soggette a usura, che garantisce stabilità e precisione nel tempo.
- Funzioni di telelettura e telecontrollo tramite moduli di comunicazione integrati (RF169, GSM/GPRS, NB-IoT, LoRaWAN).
- Gestione da remoto del flusso gas tramite valvola step-motor posta all’ingresso del misuratore.
- Interfaccia utente semplice, costituita da display LCD e due tasti capacitivi.
- Corpo robusto in acciaio inossidabile, completamente saldato e protetto con grado IP65..
Caratteristiche:
- Tecnologia di misura a ultrasuoni (statica).
- Corpo in acciaio inox ad elevata resistenza alla corrosione.
- Valvola di intercettazione step-motor integrata per gestione remota (apertura/chiusura)
- Misura precisa nel tempo, senza parti mobili.
- Perdita di pressione molto ridotta.
- Display LCD con icone dedicate e indicazioni fino a 3 decimali.
- Interfaccia locale con due tasti capacitivi e porta ottica ZVEI (EN 62056-21).
- Supporto DLMS/COSEM conforme UNI/TS 11291-11/-12.
- Trasmissione dati: RF169 / GPRS 2G / NB-IoT / LoRaWAN.
- Protezione IP65, IP54 o IP55 a seconda della versione.
- Classe ambientale M2 / E1 / H3.
- Installazione verticale.
- Batteria metrologica con durata 15 anni e batteria comunicazione sostituibile.
Conforme con:
MID 2014/32/EU
OIML R137 1&2
EN 14236
UNI/TS 11291
EN 13757
EN 12405
EN 62056-21
EN 16314
Standard di riferimento:
Directive EMC 2014/30/EU
• EN 61000-4-2
• EN 61000-4-3
Directive RED 2014/53/EU
• EN 301 489-1
• EN 301 489-3
• EN 301 489-7
• EN 301 511
Directive ATEX 2014/34/EU
• EN 60079-0:2012
• EN 60079-11:2012
Prodigi - Contatore del gas a ultrasuoni
Cod.: TL.016.100
SMART ULTRASONIC GAS METER GSM G4
Cod.: TL.016.101
SMART ULTRASONIC GAS METER NBIOT G4
Il Contatore Gas a Ultrasuoni PRODIGI è destinato alla misura del volume di gas della seconda e terza famiglia (GN & GPL), conforme alla norma EN 437 e alla norma metrologica EN 14236:2018.
| Object | Description |
|---|---|
| Tipo gas | Gas naturale, GPL / Propano / Butano |
| Famiglia gas (EN 437) | 2: H, L, E 3: P/B |
| Classe di precisione (MID) | Classe 1.5 |
| Portata minima Qmin | 0,016 m³/h |
| Portata di transizione Qt | 0,6 m³/h |
| Portata massima Qmax | 6 m³/h |
| Perdita di carico | ≤ 2 mbar |
| Pressione massima (Pmax) | 0,5 bar (gas naturale), 0,3 bar (GPL) |
| Temperatura del gas (tg) | –25 °C ÷ +55 °C |
| Temperatura ambiente (tm) | –25 °C ÷ +55 °C |
| Umidità | 95% |
| Temperatura base (tb) | 15 °C |
| Temperatura di compensazione (tsp) | 15 °C |
| Umidità relativa | 0–95% non condensante |
| Classe ambiente meccanico | M2 |
| Classe ambiente elettromagnetico | E1 |
| Resistenza alte temperature | Classe T (EN 14236) |
| Grado di protezione | IP65 |
| Interfaccia locale | Porta ottica ZVEI EN 62056-21 |
| Protocollo di comunicazione | UNI TS 11291-11/-12 DLMS/COSEM |
| Tecnologie di comunicazione | RF 169 MHz, GPRS 2G, NB-IoT, LoRaWAN 868/915 MHz |
| Potenza RF 169 MHz | 500 mW (27 dBm) |
| Potenza LoRaWAN 868 MHz | 100 mW (20 dBm) |
| Corpo | Acciaio Inossidabile |
| Materiale cover plastica | PC 10% GF |

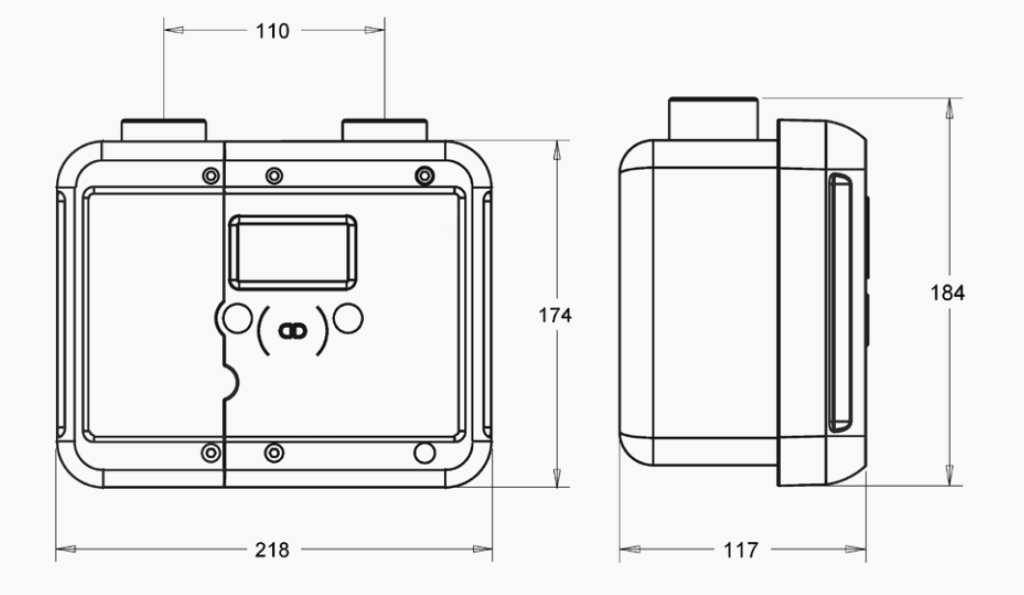

| Dimensioni (L×H×P) | 213 × 181 × 125 mm |
| Peso | 2,2 – 2,4 kg |
| Connessioni gas | 1” 1/4 ISO 228 |
| Interasse raccordi | 110 mm |
| Valvola integrata | Step-motor |
| Display LCD | 8 cifre, 3 decimali, icone, area 73×21 mm |
| Tasti utente | 2 tasti capacitivi |
| Batteria metrologica | Litio, durata 15 anni |
| Batteria comunicazione | Sostituibile tramite sportello |
| Installazione | Solo verticale |
| Coppia di serraggio raccordi | 110 Nm |
| Sigilli e tamper | Sigilli metrologici / Metrological seals |
| Allarmi batteria | 09 ≤10% — 10 Critica |
| ATEX | Zona 2 — II 3G Ex ic IIB T4 Gc |
Durata stimata della batteria in base a un segnale GSM ottimale e alla temperatura media annuale >20°C
