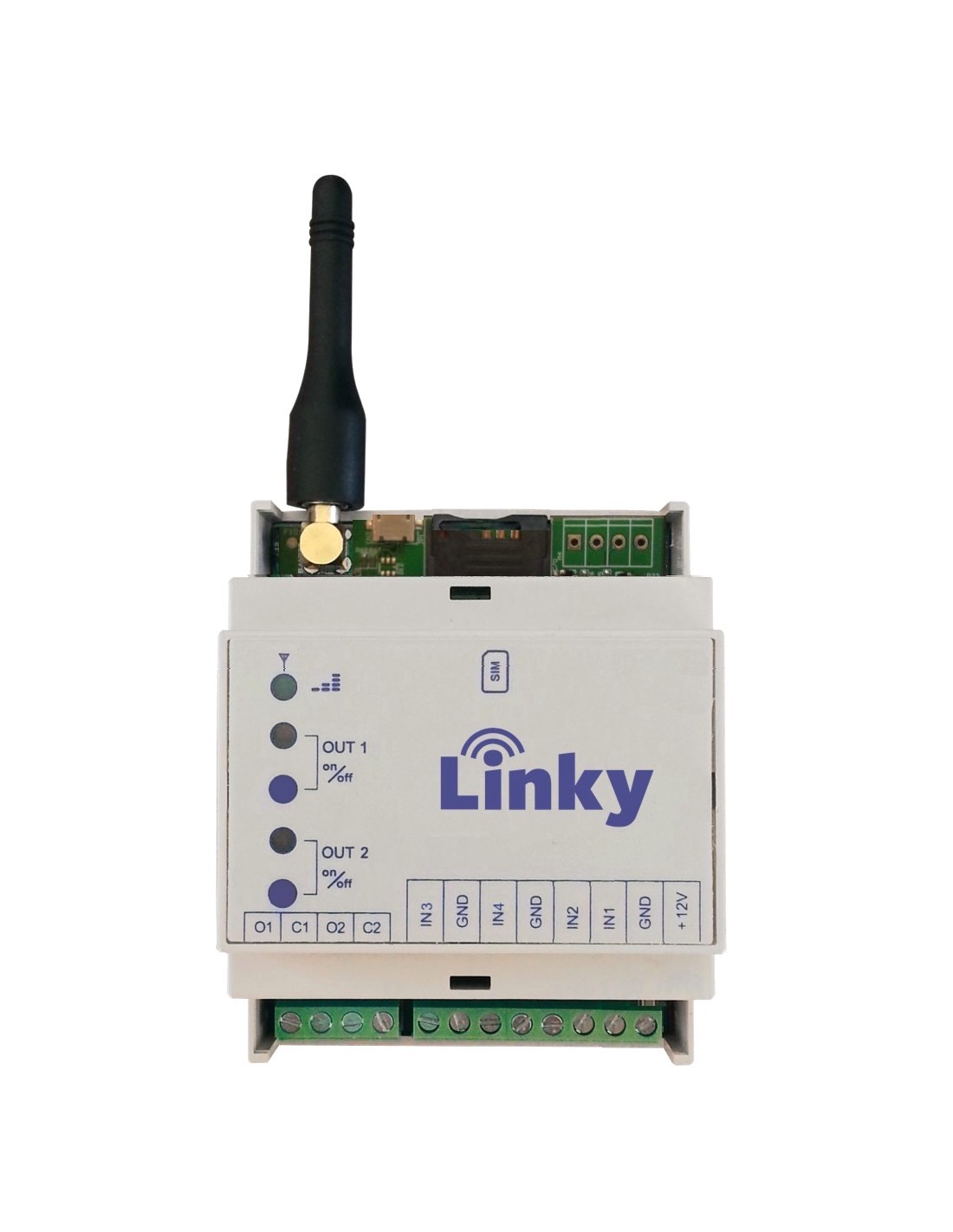

EASY FV DIN Modem Teledistacco

EASY FV DIN Modem Teledistacco

Cod.: TL.033.002 + -

(alimentatore non incluso / antenna inclusa)

Teledistacco GSM/GPRS conforme AEEG 421/2014 CEI 0-16 allegato M

Il dispositivo EASY FV soddisfa i requisiti della delibera dell’Autorità dell’energia elettrica, gas e sistema idrico, finalizzata a garantire la sicurezza del sistema elettrico nazionale. La delibera prevede l’obbligatorietà di installazione del sistema di telecontrollo per distacco, gestito dal proprietario della rete per impianti di produzione (fotovoltaici/eolici/cogenerazione) di potenza uguale o maggiore 100 kW. EASY FV può essere collegato direttamente all’interfaccia SPI e attraverso i comandi remoti predisposti e conformi alla direttiva, può intervenire allo stacco e diagnosi remota.

Telecontrollo

  • Attivazione/disattivazione del DO tramite SMS con protocollo compliant AEEG 421/2014 CEI 0-16 allegato M
  • Invio dello stato del DI tramite SMS con protocollo compliant AEEG 421/2014 CEI 0-16 allegato M
  • Richiedere lo STATO dell’impianto da remoto con SMS
  • Gestione lista dei CLI abilitati (fino a 50)
  • 1 seriale RS232 TTL disponibile per interfacciamento a SPI (opzionale convertitore da TTL a RS232 o RS485)
  • 1 seriale mini USB per programmazione-parametrizzazione comandi
  • Invio allarme mancanza rete parametrizzabile (se batterie di backup inserite)
  • Misurazione della temperatura su sonda interna interrogabile da remoto tramite SMS
  • Misurazione della temperatura su sonda esterna (opzionale) interrogabile da remoto tramite SMS
  • Completa parametrizzazione da remoto tramite SMS
  • Aggiornamento completo dell’applicazione da remoto in caso di upgrade normative e/o aggiunta funzioni
DatoDescrizione
Alimentazione12Vdc 1.3VA max
Ingressi DIn°2 da collegare su contatti puliti esterni (polarizzati da tensione del modem)
Interfaccen°1 seriale RS232 TTL
Modulo di comunicazione modem quad band 850-900-1800-1900 MHz con OS proprietario e set di comandi AT standard
Uscite DOn°1 con contatto libero da tensione – n°1 opzionale su richiesta
Portata Contatti5A 30Vdc, 3A 400Vac (cosφ 1)
Pulsanti di comandin°1 frontale per commutazione relè
Dimensioni4 Moduli DIN
ProtezioneIP40 sul frontale – IP 20 sui morsetti
Morsettieramorsetti a vite
Protocollo di comunicazionecomandi SMS con protocollo compliant AEEG 421/2014 CEI 0-16 allegato M
Temperatura di funzionamento-20°C +55°C
Assorbimentostandby=>50mA /12Vdc – Talk con input/output attivi => 450mA 12Vdc
Prestazioni antenna standardPolarizzazione verticale Gain 3db Frequency range:
A => 890-960MHz B=>1710-1990MH Bandwidth: A=>70MHz B =>170MHz

SERVIZIO di TEST modem delibera 421/2014

Hiteks offre un test di connettività per avere la conferma che il setup di Easy FV e i cablaggi verso l’SPI e il DDI sono corretti.
