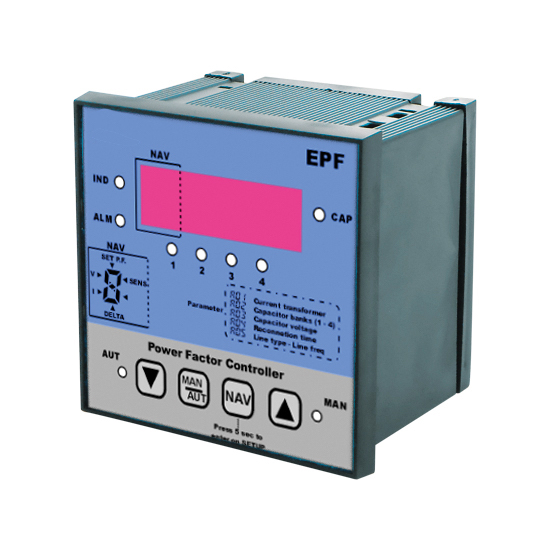

EPF Regolatore Rifasamento

EPF Regolatore Rifasamento

PF.010.10X + -

Accessori

SC.004.01 + -

Codice ordine: SC.004.01
Tipo: Protezione IP54
Dimensioni: 96×96 cm

Dispositivo progettato con tecnologia per l’elaborazione dei segnali anche fortemente distorti, tale da assicurare un controllo accurato delle grandezze elettriche dell’impianto quali: tensione, corrente, sfasamento e temperatura interna del quadro comandando eventuali sistemi di ventilazione ed eventualmente intervenire nel caso di temperatura interna troppo elevata, disconnettendo in sequenza le batterie inserite. Tutte le misure elettriche sono effettuate con analisi completa tramite FFT (Fast Fourier Trasformer) della forma d’onda con calcoli in virgola mobile.

Utilizzando un potente algoritmo di calcolo lo strumento è in grado di gestire le batterie di condensatori, inserendo/disinserendo l’energia reattiva necessaria allo scopo in modo mirato, riducendo drasticamente il numero di manovre ed utilizzando in modo omogeneo le batterie verificandone l’usura. Nel pieno rispetto delle normative vigenti controlla eventuali microinterruzioni e/o buchi di tensione proteggendo i condensatori rienergizzandoli solo dopo il transitorio di scarica.

Sono visualizzate le misure di: Power Factor (Induttivo/Capacitivo), Tensione RMS, Corrente RMS, Delta Power (Induttivo, Capacitivo, THD I% e TEMPERATURA). Il digit di visualizzazione dedicato, NAV, permette l’individuazione immediata del tipo di allarme in corso e la sua grandezza nei digit a fianco.

Il setup di ogni singola batteria è realizzato semplicemente inserendo il valore nominale della stessa, indipendentemente per ogni gradino che si intende impostare, permettendo una facile comprensione e lettura dei parametri impostati. Il dispositivo permette l’impostazione personalizzata dei dispositivi di scarica (tempo di riconnessione), della tensione nominale delle batterie di condensatori

DatoDescrizione
Alimentazione
110Vac -20% +10% (PF.010.102)
230Vac -20% +10% (PF.010.101)
440Vac -20% +10% (PF.010.100)
Frequenza rete50 o 60Hz ±5%
Assorbimento3.3VA
Ingresso amperometrico2.5 – 110% Ie
Funzionamento2 o 4 quadranti settabile
Regolazione del fattore di potenza0.85 Ind a 0.95 Cap
MisureTensione,corrente,fattore di potenza, potenze, temperatura,THDI
Display4 caratteri 7 segmenti – rosso
LedStato uscite relè; MAN/AUT; Ind-Cap; Allarme
Uscite a relè per batterie4
Portata contatti5A 250V (AC1), max switching 400V
MorsettieraStandard estraibile
Temperatura di funzionamento-20°C + 55°C
Grado di protezione frontaleIP41 (IP 54 con cover opzionale)
Dimensioni96x96x57 mm
Peso300 grammi
